準確度高達10萬分之一，氣泡、水霧、灰塵、污漬不會影響檢測精度。工業級設計，適應各種惡劣環境。兼容國內外3~20齒數水表。本產品主要用于對高速轉動的水表齒輪轉速進行實時識別，同時能記錄當前秒內轉動齒輪數和累計齒輪數，并提供了三種不同的檢定方法。
產品名稱
移動端水表檢定裝置
產品描述
1.具備二維碼、條形碼讀取識別，配合臺體可以自動錄入檢測數據庫、根據檢測結果實現自動分揀。
2.支持獨立使用和與自動化臺體聯動兩種方式，可以全自動化運行。
3.支持齒輪錯配j檢測。
4.支持氣泡daxia大小識別。
產品詳情

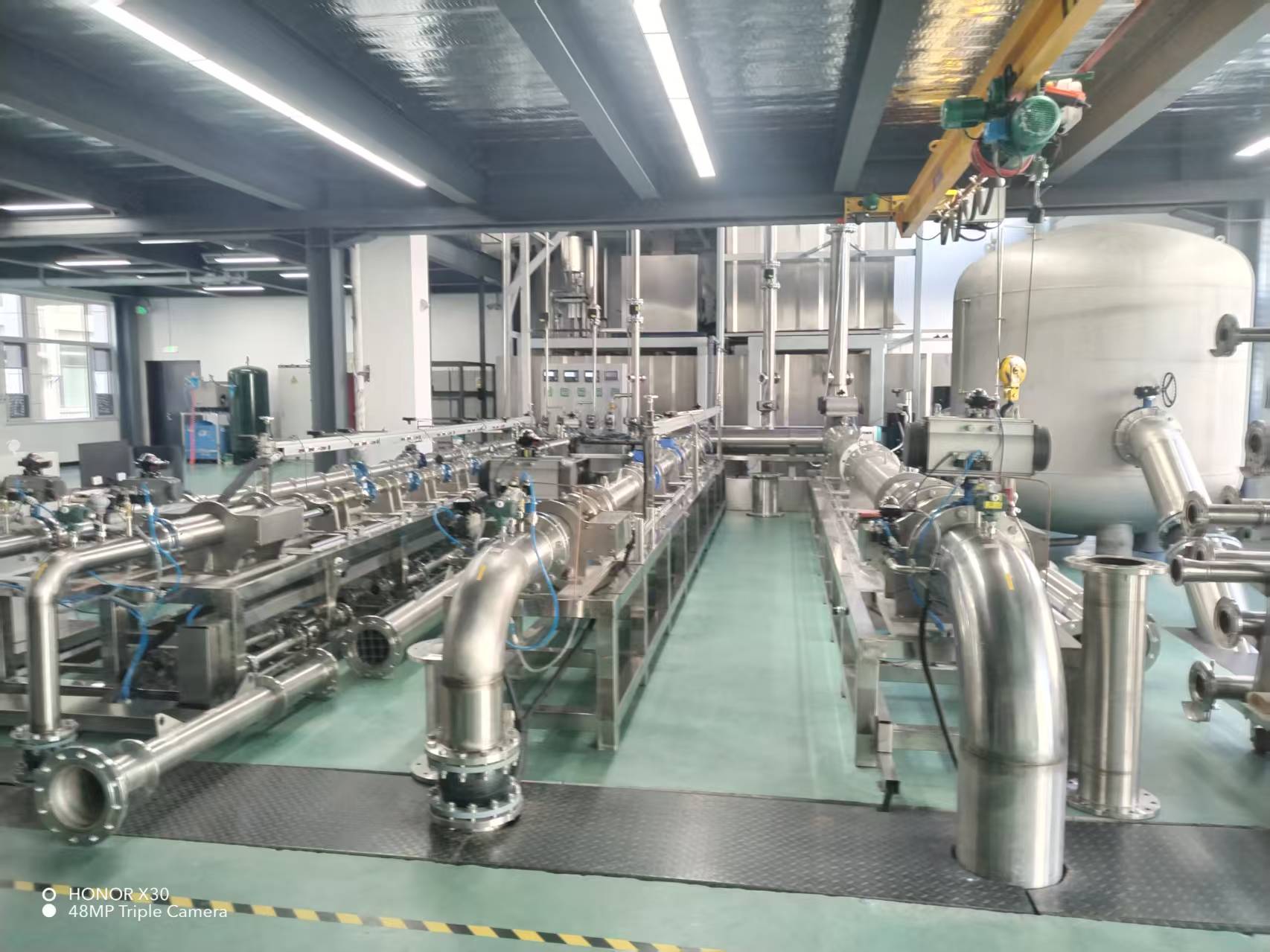

該設備利用了圖像處理和機器學習的方法，可以通過攝像頭獲取的實時圖像對水表中指針進行定位識別，結合自動檢定臺體可以對水表在大、中、小流下的計量準確度進行檢定。
設備基于計算機視覺和前沿的深度學習算法可以對水表中的碼盤、指針讀數、梅花輪脈沖數、水量進行識別和量化。
該設備的主要功能有：大流數據統計、小流數據統計等功能。
產品簡介
通過高速攝像機和內置實時分析模塊，以1000幀/s的超高速度拍攝儀表盤上梅花齒輪轉動，可精確捕捉每個齒輪的位移，實現高精度讀表。
產品優勢
1、抗干擾：氣泡、水霧、灰塵、污漬等不會影響檢測精度；
2、高精度：精度高達1/100000,檢測梅花齒輪>300齒/s；
3、高效率：通過高速拍攝水表梅花齒輪，轉換為脈沖信號或RS485信號與上位機軟件進行數據傳輸，實現實時通訊。
|
名稱 |
用途 |
|
鏡頭 |
用于拍攝待檢測的水表齒輪 |
|
補光燈 |
調節檢測環境光線，開關可選 |
|
焦距調節環 |
調節焦距，使產品識別區域匹配待檢測的齒輪半徑（大?。?/p> |
1. 產品硬件結構
圖1.1.1鏡頭側效果圖
| 硬件構成 | 用途 |
| 鏡頭 | 用于拍攝待檢測的水表齒輪 |
| 焦距調節環 | 用于調節焦距，使產品識別區域匹配待檢測的齒輪半徑（大小） |
| 補光燈 | 調節檢測環境光線，開關可選 |
圖1.1.2顯示屏效果圖
| 硬件構成 | 說明 |
| 按鍵1 | “齒輪+”按鍵，調大識別齒輪數（6-20齒） |
| 按鍵2 | “齒輪-”按鍵，調小識別齒輪數（6-20齒） |
| 按鍵3 | “識別半徑”按鍵，用于調節識別區域大??；該按鍵為反轉開關，默認大識別半徑，按一下調為小識別半徑 |
| 按鍵4 | “補光燈”開關按鍵，該按鍵為反轉開關；共設置四種補光燈狀態：0全滅、1只亮A燈、2只亮B燈、 3全亮，按0、1、2、3的順序改變補光燈狀態 |
| 指示燈1 | 檢定狀態指示燈，黃色LED；亮：正在檢定，滅：檢測停止 |
| 指示燈2 | 脈沖指示燈，綠色LED，每輸出一個脈沖閃爍一次 |
| 指示燈3 |
檢定方法指示燈，黃色LED；亮：單時間法（預置時間為0），滅：雙時間法（預置時間不為0），閃爍：標準表法。 注：三種方法后文會詳細描述 |
| 指示燈4 | 電源指示燈，紅色LED |
| LCD顯示屏 | 實時顯示測試數據：預置測試時間、累計測試時間、預置檢定體積、累計齒數、瞬時齒數、當前采用的檢定方法（上圖為單時間法）、終端地址 |
圖1.2.1接線示意圖
| 接線端 | 定義 |
| 1 | 綠色；RS485-A，用于檢測儀與上位機進行數據傳輸 |
| 2 | 黃色；RS485-B，用于檢測儀與上位機進行數據傳輸 |
| 3 | 黑色；脈沖輸出，檢測到一個齒輪轉動則輸出一個脈沖，連接PLC設備 |
| 4 | 白色；控制信號線，默認高電平，電平由高變低開始檢測，由低變高停止檢測 |
| 5 | 紅色；電源線正DC24+ |
| 6 | 藍色；電源線負，DC24- |
3. 顯示界面說明
圖1.3.1屏幕顯示示意圖
LCD液晶屏顯示內容包括：
終端地址：顯示當前終端地址
檢定方法，預置檢定時間為0且預置檢定體積為0時顯示"單時間法"；預置檢定時間不為0且預置檢定體積為0時顯示"雙時間法"；預置檢定體積為非0且預置檢定時間為0"標準表法"；預置檢定體積為0且預置檢定時間為0顯示"參數異常，請查看"
預置測試時間：單位秒(0.01ms)或預置檢定體積
累計測試時間：單位秒（0.01ms）。
累計齒數：單位個
瞬時齒速：單位個
補光燈狀態：0/1/2/3四種狀態，上圖表示補光燈0狀態，補光燈全滅
齒輪個數：齒輪+、齒輪-按鍵改變檢定水表齒輪齒數，當前檢定齒輪齒數為10，檢定范圍6-20齒
識別半徑：大、小兩種識別半徑，用于調節識別區域大小來匹配當前檢測齒輪大小（半徑）
1.單時間法：預置測試時間為0-預置檢定體積為0
通過RS485設置"預置檢定時間脈沖數"為0，預置檢定體積為0。開關信號電平由高變低時立即開始齒輪計數、高速計時（精度0.01ms）并實時脈沖輸出。開關信號電平由低變高時立即停止齒輪計數、高速計時以及脈沖輸出?？赏ㄟ^RS485讀取累計的齒輪數以及累計的高速計時脈沖數。
2.雙時間法：預置測試時間不為0-預置檢定體積為0
通過RS485設置"預置檢定時間脈沖數"為非0，預置檢定體積為0。開關信號電平由高變低時立即開始齒輪計數、高速計時、并實時脈沖輸出。當開關信號電平由低變高或測試持續時間達到預置測試時間時，停止齒輪計數、高速計時，并實時脈沖輸出?？赏ㄟ^RS485讀取累計的齒輪數以及累計的高速計時脈沖數。
3.標準表法：預置檢定體積為非0-預置測試時間為0
通過RS485設置"預置檢定時間脈沖數"為0，預置檢定體積為非0。開關信號電平由高變低時立即開始齒輪計數、高速計時、并實時脈沖輸出。當開關信號電平由低變高或測試持續脈沖達到預置測試脈沖時，停止齒輪計數、高速計時，并實時脈沖輸出?？赏ㄟ^RS485讀取累計的齒輪數以及累計的高速計時脈沖數。
4.異常操作：預置檢定體積為非0-預置測試時間非0
不啟動累計(或任一條件滿足即停止)，液晶提醒異常。
1.功能簡介
本產品主要用于對高速轉動的水表齒輪轉速進行實時識別，同時能記錄當前秒內轉動齒輪數和累計齒輪數，并提供了三種不同的檢定方法。
2.操作步驟：
i.將檢測儀安裝于臺體上（或根據用戶需求安裝到位），接通電源
ii.調節鏡頭上的焦距調節環和識別半徑調節按鍵，使待檢測的水表齒輪恰好位于顯示屏的識別區域內（識別區域邊緣最好能與水表齒輪邊緣重合，如下圖所示）；之后可開始檢測工作
iii.檢測過程中，用戶可通過顯示屏實時讀取檢測數據，也可在檢測工作結束后，通過上位機軟件讀取這些信息。
1.參數列表
| 名稱 | 屬性 | 操作位置 | 存儲和顯示 | 備注 |
| 裝置地址 | R/W | 上位機軟件 | 存儲/液晶顯示 | 1個字節，0~255 ?0為廣播地址 |
| 預置測試時間 | 液晶顯示 | 單位：0.01ms | ||
| 預置檢定時間脈沖數 | R/W | 上位機軟件 | 存儲 | 8字節符號整數，單位：1/100000秒。 |
| 累計測試時間 | 液晶顯示 | 0.01ms | ||
| 累計時間脈沖數 | R/W | 上位機軟件 | 存儲 | 8字節符號整數，單位：1/100000秒。 |
| 時鐘頻率 | R | 上位機軟件 | 約100kHZ（實際頻率） | |
| 累計齒數 | R | 上位機軟件 | 存儲、液晶顯示 | 4字節無符號整數，單位：個。 |
| 預置檢定體積 | R/W | 上位機軟件 | 存儲 | 4個字節，單位為個。 |
| 初始化 | W | 上位機軟件 | 液晶顯示 | （預置測試時間，預置檢定時間脈沖數累計測試時間、累計時間脈沖數、預置檢定體積、累計齒數）清零。 |
| 瞬時齒速 | R | 上位機軟件 | 液晶顯示 | |
| 齒輪數 | R/W | 上位機軟件/按鍵 | 存儲、液晶顯示 | 1字節無符號號整數 有效值范圍為：6~20 |
| 補光燈狀態 | R/W | 上位機軟件/按鍵 | 存儲、液晶顯示 | 1字節無符號號整數 0：關，1：開 |
| 識別半徑 | R/W | 上位機軟件/按鍵 | 存儲、液晶顯示 | 1字節無符號號整數 0：小半徑，1：大半徑。 |
| 字段 | 長度 | 說明 |
| 開始標識 | 1個字節 | 0x68 |
| 地址域 | 1個字節 | 0~255，其中0為廣播地址 |
| 幀類別 | 1個字節 | 0：請求幀；1：確認幀；2：否認幀 |
| 數據域長度 | 1個字節 | 0~255 |
| 功能碼 | 1個字節 | |
| 數據域 | 0~255個字節 | 數據域長度可變，由數據域長度決定（低字節在前高字節在后） |
| 校驗 | 1個字節 | 開始標識字段（包含開始標識）到校驗（不含）字段之前數據的累加和 |
| 結束標識 | 1個字節 | 0x16 |
